Aterramento residencial: o que é e por que importa

Entenda o que é aterramento, para que serve o fio terra e o terceiro pino da tomada e como saber se sua casa está protegida conforme a NBR 5410.

Você já levou um pequeno choque ao encostar na geladeira, no chuveiro ou na carcaça do micro-ondas? Essa sensação de "formigamento" raramente é coincidência. Na maioria das vezes, é o sinal de uma casa sem aterramento, ou com a proteção mal feita. E o que parece um susto bobo pode, em situações específicas, virar um acidente grave.

O aterramento é uma das partes mais importantes de qualquer instalação elétrica residencial e, ao mesmo tempo, uma das mais ignoradas. Muita gente nem sabe se a própria casa tem. Neste guia, escrito de forma simples e voltado 100% para a realidade da sua residência, você vai entender o que é, para que serve, como descobrir se a sua casa está protegida e quando chamar um eletricista para resolver.

O que é aterramento, em palavras simples

De forma direta: aterramento é a ligação intencional da sua instalação elétrica à terra, ao solo. Existe um caminho seguro, feito com fios e uma ou mais hastes metálicas enterradas no chão, por onde a energia "que sobra" ou que escapa pode escoar sem passar pelo seu corpo.

Pense assim. A eletricidade sempre procura o caminho mais fácil para chegar ao solo. Se a sua casa não tem um caminho próprio para isso, e um aparelho apresenta um defeito, esse caminho pode acabar sendo você no momento em que toca o equipamento. O sistema existe justamente para oferecer uma rota melhor, mais fácil e segura do que o corpo humano.

Esse caminho extra é o famoso fio terra, normalmente identificado pela cor verde ou verde e amarelo. Ele acompanha os fios de energia pela casa e termina nas hastes cravadas no solo. Quando tudo está em ordem, esse condutor fica "parado", sem corrente nenhuma. Ele só entra em ação no momento exato em que algo dá errado.

Para que serve o aterramento na sua casa

Se o fio terra fica quietinho na maior parte do tempo, por que ele é tão importante? Porque funciona como um seguro silencioso. Você não percebe ele atuando no dia a dia, mas é ele que segura a barra na hora do problema. Veja o que um bom aterramento faz pela sua casa:

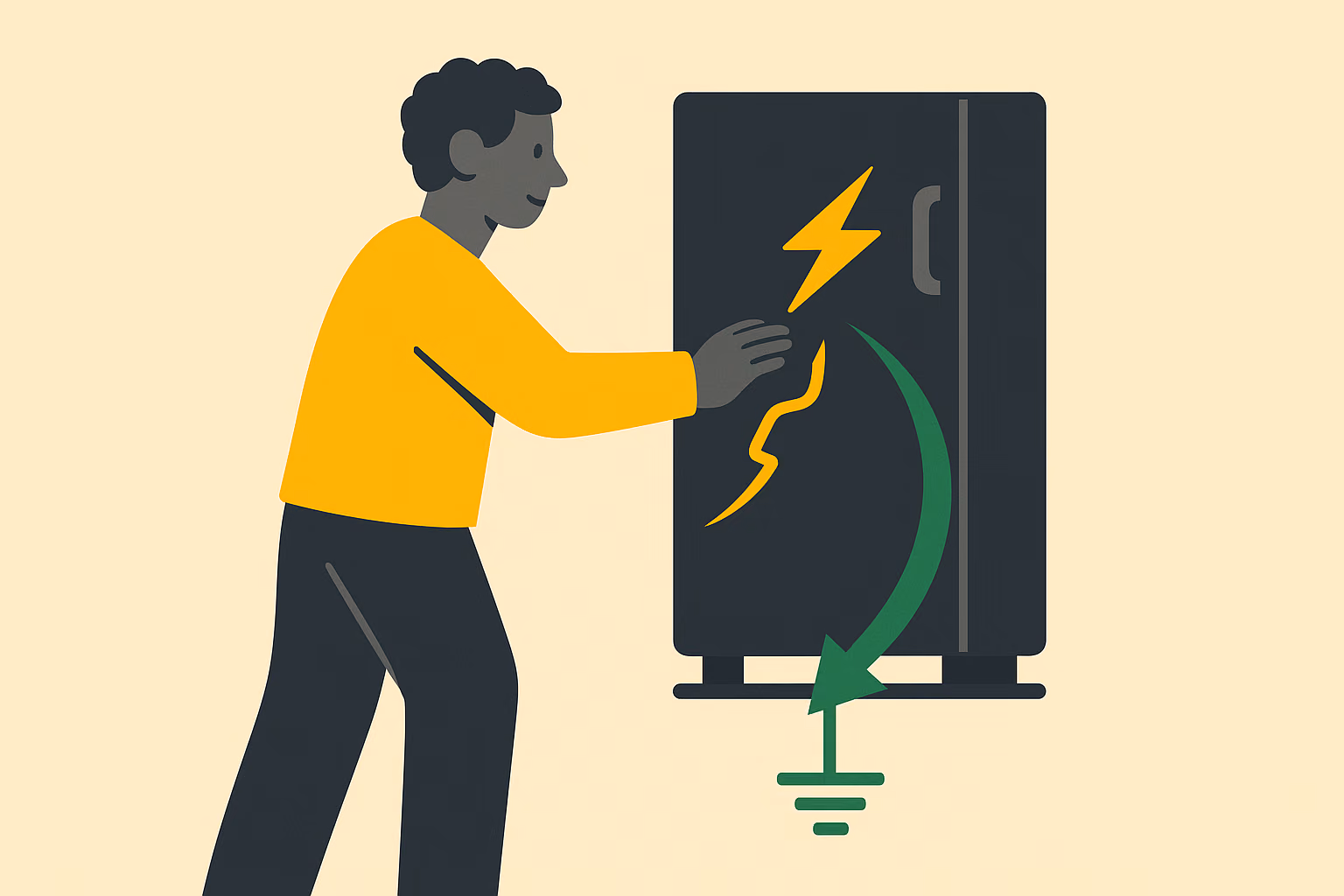

• Protege as pessoas contra choque elétrico. Se a parte metálica de um aparelho fica energizada por defeito, a corrente é desviada para a terra em vez de atravessar quem toca o equipamento.
• Protege seus eletrodomésticos contra picos de energia. Surtos causados por raios ou oscilações da rede encontram um escape para o solo, poupando geladeira, TV, computador e outros aparelhos sensíveis.
• Ajuda o disjuntor DR a atuar. O dispositivo de proteção (o DR) só consegue "sentir" a fuga de corrente e desligar tudo em frações de segundo quando existe um terra ligado. Sem ele, essa proteção fica capenga.
• Reduz interferências e o tal "formigamento". Aquele choquinho leve na torneira elétrica ou na lateral da máquina de lavar costuma sumir quando o serviço é feito corretamente.

Resumindo, ele não serve para fazer o aparelho funcionar. A geladeira liga com ou sem terra. O sistema serve para que, no dia em que algo falhar, ninguém se machuque e nada queime. É uma proteção que você espera nunca precisar usar, mas que faz toda a diferença quando precisa.

É esse trabalho em conjunto com o disjuntor DR que explica por que um disjuntor desarmando com frequência costuma apontar para fuga de corrente, e não para uma simples sobrecarga.

Onde fica o aterramento e o papel do terceiro pino da tomada

Muita gente convive com esse recurso todos os dias sem perceber. Olhe para qualquer tomada moderna da sua casa, no padrão brasileiro. Ela tem três furos: dois para a energia e um terceiro, centralizado e um pouco abaixo. Esse terceiro pino da tomada é exatamente o contato do aterramento.

Quando você pluga um aparelho com plugue de três pinos, aquele pino do meio conecta a carcaça do equipamento ao fio terra da instalação. É por isso que aparelhos com partes metálicas (micro-ondas, geladeira, máquina de lavar, computador) vêm de fábrica com esse terceiro pino. Cortar o pino ou usar um adaptador "quebra-galho" que ignora o terra anula toda essa proteção.

Já o "outro lado" do sistema fica fora da vista, normalmente perto do padrão de entrada de energia ou enterrado em algum ponto do terreno. Ali estão as hastes de cobre cravadas no solo, ligadas ao fio terra que se distribui pela casa. Em resumo, o aterramento residencial tem duas pontas: o terceiro pino que você vê nas tomadas e as hastes que você não vê, no chão.

Como saber se a minha casa tem aterramento

Essa é a dúvida mais comum, e a resposta honesta é: nem sempre dá para saber só de olhar. Ter tomadas de três pinos não garante que o terra existe de verdade. É muito comum encontrar casas com o terceiro pino instalado, porém sem nenhum fio ligado nele. Por fora parece tudo certo, mas a proteção não está lá.

Alguns sinais ajudam a desconfiar de que a casa não está aterrada:

• Aparelhos que dão pequenos choques ou "formigamento" ao toque.
• A casa é antiga e nunca passou por uma reforma elétrica.
• Tomadas com apenas dois furos espalhadas pela residência.
• O disjuntor DR não existe no quadro de luz, ou nunca desarmou mesmo após anos.

A forma correta e segura de confirmar é com a medição feita por um profissional. Apenas um eletricista, com os instrumentos adequados, consegue dizer com certeza se a sua casa tem aterramento e se ele está dentro da norma. Esse teste verifica se o fio terra realmente chega às tomadas e se a resistência do solo está em níveis seguros. É um serviço rápido que evita anos de risco silencioso.

Esses pequenos choques, aliás, estão entre os sinais de problema elétrico mais comuns em casas sem aterramento.

Quais são os tipos de aterramento

Você talvez já tenha ouvido falar em siglas como TN, TT e IT. Elas representam os tipos previstos nas normas técnicas, e dizem respeito à forma como o neutro e o terra se relacionam dentro do sistema elétrico.

• TT: o terra da sua casa é independente, feito com hastes próprias no terreno. É o arranjo mais comum em residências brasileiras.
• TN: o sistema aproveita o condutor que vem da rede da concessionária, em diferentes variações.
• IT: arranjo mais usado em ambientes específicos como hospitais e indústrias, raro em casas.

Para o dia a dia da sua residência, o importante não é decorar as siglas. O que importa é entender que o tipo correto para a sua casa depende do padrão de entrada, da rede local e do projeto. Definir e executar o tipo certo de aterramento é uma decisão técnica que cabe ao eletricista, sempre seguindo a norma brasileira de instalações.

Aterramento é obrigatório? O que diz a NBR 5410

Sim. Para instalações novas e reformas, o aterramento é obrigatório no Brasil. A norma que rege as instalações elétricas residenciais é a ABNT NBR 5410, e ela exige que as tomadas tenham o contato de terra e que a casa possua um sistema adequado para escoar a corrente em caso de falha.

Essa exigência não é burocracia. Ela existe porque os números de acidentes domésticos com eletricidade caem de forma drástica quando a casa está aterrada e tem um DR funcionando junto. Imóveis muito antigos, construídos antes dessa cultura de segurança, frequentemente não têm nada disso, e é aí que mora o perigo.

Se a sua casa se encaixa nesse perfil, o caminho é revisar e adequar a instalação à norma. Vale a pena chamar um profissional para avaliar sua instalação elétrica residencial e instalar o aterramento dentro da NBR 5410, devolvendo segurança real ao seu lar.

Garanta a segurança elétrica da sua casa

O aterramento não é luxo nem detalhe técnico distante: é a diferença entre um curto-circuito que vira só um susto e um que vira um acidente. Se você nunca conferiu a proteção da sua casa, ou se já sentiu aqueles choquinhos suspeitos, não vale a pena arriscar.

O Vanderlei Eletricista atende Blumenau e região e pode checar, medir e instalar o terra da sua residência conforme a NBR 5410. Fale com o Vanderlei pelo WhatsApp (47) 98828-3486 e agende uma avaliação do aterramento da sua casa pelo link wa.me/5547988283486. É o jeito mais simples de transformar uma dúvida em tranquilidade.

Perguntas frequentes

Onde fica o aterramento da casa?

O sistema tem duas pontas. A parte visível é o terceiro pino das tomadas, aquele furo central logo abaixo dos dois de energia. A parte oculta são as hastes de cobre cravadas no solo, normalmente perto do padrão de entrada de energia ou enterradas em um ponto do terreno, ligadas ao fio terra (verde ou verde-amarelo) que se distribui pela residência.

Como saber se minha casa tem aterramento?

Ter tomadas de três pinos não é garantia, pois o pino pode estar instalado sem fio terra ligado. Sinais de alerta são pequenos choques em aparelhos, casa antiga sem reforma elétrica e ausência do disjuntor DR. A única forma de confirmar com segurança é a medição feita por um eletricista, que verifica se o fio terra chega às tomadas e se o sistema está dentro da norma.

Quais são os tipos de aterramento?

Os tipos previstos em norma são chamados de TN, TT e IT, e diferenciam-se pela relação entre o neutro e o terra. Em residências brasileiras, o mais comum é o TT, com hastes próprias no terreno. O TN aproveita o condutor da concessionária e o IT é típico de hospitais e indústrias. Qual deles usar na sua casa é uma definição técnica do eletricista.

Aterramento é obrigatório?

Sim. A ABNT NBR 5410 torna o aterramento obrigatório em instalações novas e reformas, exigindo tomadas com contato de terra e um sistema capaz de escoar a corrente em caso de falha. Imóveis antigos costumam não atender a essa exigência, por isso a recomendação é revisar a instalação e adequá-la à norma com um profissional.
